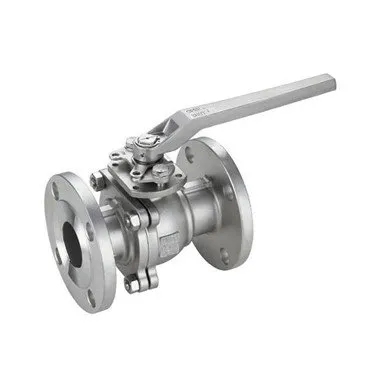

2 पीस फ्लोटिंग बॉल वाल्व

हमारे 2-पीस फ्लोटिंग बॉल वाल्व की कुछ विशेषताएं

2- टुकड़ा बॉडी निर्माण

यह बॉल वाल्व दो अलग-अलग टुकड़ों या भागों में आता है, जो वाल्व बनाने के लिए एक साथ जुड़ते हैं। पहला टुकड़ा मुख्य बॉडी और एक सिरे को जोड़ता है। दूसरा टुकड़ा पहले टुकड़े के अंदर फिट बैठता है। यह वाल्व के ट्रिम या आंतरिक वाल्व घटकों को एक साथ रखता है और इसमें वाल्व का दूसरा अंत कनेक्शन होता है।

पूर्ण बोर एवं कम बोर विकल्प

2-पीस बॉल वाल्व पूर्ण बोर या कम बोर निर्माण दोनों में उपलब्ध है। पूर्ण बोर या पूर्ण पोर्ट निर्माण का मतलब है कि इनलेट और आउटलेट पर पाइप का व्यास बॉल वाल्व के व्यास के समान है। यह तरल पदार्थ या मीडिया को गेंद के माध्यम से बिना कम या संकुचित हुए सीधे प्रवाहित होने की अनुमति देता है। कम बोर निर्माण, जिसे मानक बंदरगाह भी कहा जाता है, में एक सीधा लेकिन प्रतिबंधित प्रवाह पथ भी होता है। वाल्व के आउटलेट और इनलेट का व्यास पाइपलाइन के समान है, लेकिन आंतरिक घटक (गेंद) में छोटा प्रवाह उद्घाटन/बोर है। परिणामस्वरूप, गेंद का व्यास कम होने से दबाव में गिरावट आती है क्योंकि मीडिया गेंद से गुजरता है।

ब्लो-आउट-प्रूफ स्टेम

2-पीस बॉल वाल्व दबाव-प्रतिरोधी स्टेम डिज़ाइन के साथ आता है। इस तने के निचले भाग पर एक कॉलर होता है। कॉलर स्टेम को वाल्व के अंदर रखता है, जिससे इसे अत्यधिक चक्र दबाव से बाहर निकलने से रोका जा सकता है।

एकाधिक अंत कनेक्शन

एक 2-पीस बॉल वाल्व थ्रेडेड और फ़्लैंग्ड एंड कनेक्शन दोनों में उपलब्ध है, जो उन्हें प्रक्रिया प्रणालियों की एक विस्तृत श्रृंखला में उपयोग के लिए बहुमुखी बनाता है।

व्यापक दबावaदूसरी तापमान क्षमताएँ

एक 2-पीस बॉल वाल्व नरम पीटीएफई सीटों के साथ फ्लैंग्ड और थ्रेडेड एंड कनेक्शन के लिए क्रमशः कक्षा 150/300 और 1000 पीएसआई दबाव रेटिंग को संभाल सकता है। वे उच्च या निम्न दबाव वाले चक्रों में उपयोग के लिए लचीले होते हैं, जिनकी तापमान रेटिंग {{5}डिग्री फ़ारेनहाइट से {{6}डिग्री फ़ारेनहाइट के बीच होती है। मेटल सीटेड {{7}पीस फ्लोटिंग बॉल वाल्व में उच्च तापमान क्षमताएं होती हैं और वे कर सकते हैं 1000 डिग्री फ़ारेनहाइट तक का तापमान संभालें और साथ ही 2000 पीएसआई रेटिंग तक पहुँचें। {{10}पीस ट्रूनियन बॉल वाल्व में क्लास 150-2500 प्रेशर रेटिंग की अलग-अलग दबाव रेटिंग होती है। नरम सीटों के साथ, एक ट्रूनियन बॉल वाल्व लगभग 500 डिग्री फ़ारेनहाइट तक के मध्यम तापमान को संभाल सकता है, जबकि धातु से बने 2-पीस ट्रूनियन बॉल वाल्व 1000 डिग्री फ़ारेनहाइट तक के उच्च तापमान का सामना कर सकते हैं।

आईएसओAप्रमाणित

2-पीस बॉल वाल्व के आयाम आईएसओ, एएसएमई, जेआईएस और डीआईएन मानकों तक हैं।

टू-पीस बॉल वाल्व का उपयोग करने के लाभ

• यह न्यूनतम द्रव प्रतिरोध प्रदान करता है जिसका गुणांक पाइप की समान लंबाई के बराबर होता है।
• यह हल्का है, कम जगह घेरता है और इसका डिज़ाइन अच्छा सीलिंग प्रदर्शन प्रदान करता है।
• इसकी संरचना सरल डिजाइन और चल अंगूठी के कारण मरम्मत और रखरखाव के लिए सुविधाजनक है।
• चूंकि वाल्व सीट और सीलिंग को माध्यम से अलग किया जाता है, सीलिंग सतह पर कोई जंग नहीं होती है।
• इसका माध्यम टुकड़े को जल्दी से नष्ट नहीं करता है क्योंकि इसका सीलिंग कवर और सीट अलग-अलग होते हैं।
• इसे खोलने या बंद करने के लिए केवल 90 डिग्री मोड़ की आवश्यकता होती है, जिससे यह रिमोट कंट्रोल के लिए सुविधाजनक हो जाता है।

उद्योगों की एक विस्तृत श्रृंखला में रखरखाव में आसानी के कारण टू-पीस बॉल वाल्व का उपयोग आमतौर पर किसी भी मीडिया के साथ विभिन्न अनुप्रयोगों में किया जाता है। अपने अनुप्रयोगों में टू-पीस बॉल वाल्व का उपयोग करने वाले कुछ उद्योगों में खाद्य, विनिर्माण और ऑटोमोटिव शामिल हैं। इसका कार्य सिद्धांत वाल्व को घुमाकर ब्लॉक करना या अनब्लॉक करना है।

फ्लोटिंग बॉल वाल्व वर्गीकरण

वन-पीस फ्लोटिंग बॉल वाल्व

वन-पीस बॉल वाल्व और फ्लैंज गेट वाल्व एक ही प्रकार के वाल्व से संबंधित हैं, समापन सदस्य होना उनके बीच मुख्य अंतर है। जाहिर है, वन-पीस बॉल वाल्व एक गोले का उपयोग करता है जो शरीर की केंद्र रेखा के चारों ओर घूमता है, जबकि फ्लैंज गेट वाल्व हैंडल घुमाए जाने पर अवरुद्ध संरचना को उठाकर एक प्रकार का गेट खोलता है। बॉल वाल्व का उपयोग मुख्य रूप से पाइपलाइन में माध्यम की प्रवाह दिशा को काटने, वितरित करने और बदलने के लिए किया जाता है। इंटीग्रल बॉल वाल्व के रूप में भी जाना जाता है, यह एक नए प्रकार का वाल्व है जिसका हाल के वर्षों में व्यापक रूप से उपयोग किया गया है।

टू-पीस फ्लोटिंग बॉल वाल्व

टू-पीस फ्लोटिंग बॉल वाल्व का नाम इस तथ्य से लिया गया है कि यह दो भागों से बना है जिन्हें बायां और दायां बॉडी कहा जाता है जो धागे और बोल्ट के माध्यम से या वेल्डिंग द्वारा एक दूसरे से जुड़े होते हैं। इस प्रकार का वाल्व विभिन्न कार्य स्थितियों जैसे उच्च तापमान और उच्च दबाव के लिए उपयुक्त है।

थ्री-पीस फ्लोटिंग बॉल वाल्व

थ्री-पीस फ्लोटिंग बॉल वाल्व एक फ्लोटिंग बॉल वाल्व को संदर्भित करता है जिसका शरीर बाएं से दाएं तीन भागों से बना होता है। भाग आमतौर पर एक बॉडी और दो बोनट होते हैं। टू-पीस फ्लोटिंग बॉल वाल्व के मामले के समान, अंत कैप आमतौर पर धागे और बोल्ट के माध्यम से वेल्डिंग करके या पाइप से फ़्लैंग करके जुड़े होते हैं।

फ्लोटिंग बॉल वाल्व के घटक

फ्लोटिंग बॉल वाल्व में उपयोग की जाने वाली सामग्री को मजबूती, संक्षारण प्रतिरोध और उस विशिष्ट तरल पदार्थ के साथ अनुकूलता के लिए सावधानीपूर्वक चुना जाता है जिसे वह नियंत्रित करेगा। विशिष्ट घटकों में शामिल हैं:

वाल्व बोडी

वाल्व बॉडी वाल्व का मुख्य आवास है और आमतौर पर कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु स्टील या कच्चा लोहा जैसी सामग्रियों से बना होता है। सामग्री का चुनाव दबाव रेटिंग, तापमान सीमा और तरल पदार्थ के साथ रासायनिक अनुकूलता जैसे कारकों पर निर्भर करता है।

गेंद

गेंद, वाल्व का हृदय, सीधे द्रव प्रवाह को नियंत्रित करती है। यह आमतौर पर स्टेनलेस स्टील, पीतल या कांस्य जैसी टिकाऊ, संक्षारण प्रतिरोधी धातुओं से बना होता है। पहनने के प्रतिरोध और सीलिंग प्रदर्शन को और अधिक बढ़ाने के लिए कोटिंग्स या सतह उपचार जोड़े जा सकते हैं।

सीटें

वाल्व बंद होने पर वाल्व सीटें गेंद के लिए सीलिंग सतह प्रदान करती हैं। वे आम तौर पर पीटीएफई (पॉलीटेट्राफ्लुओरोएथिलीन), पीईईके (पॉलीएथेरेथेरकीटोन), या विटॉन या ईपीडीएम जैसे प्रबलित इलास्टोमर्स जैसी लचीली, पहनने-प्रतिरोधी सामग्री से बने होते हैं। ये सामग्रियां कड़ी सील सुनिश्चित करती हैं और रासायनिक हमले का विरोध करती हैं।

तना

स्टेम एक्चुएटर (लीवर या अन्य नियंत्रण तंत्र) को गेंद से जोड़ता है, वाल्व को खोलने या बंद करने के लिए आवश्यक घूर्णी गति को स्थानांतरित करता है। कठोर वातावरण में विश्वसनीय संचालन सुनिश्चित करने के लिए इसे संक्षारण प्रतिरोधी मिश्र धातुओं से बनाया गया है।

सील और पैकिंग

वाल्व के स्टेम और अन्य गतिशील हिस्सों के आसपास रिसाव को रोकने के लिए सील और पैकिंग सामग्री का उपयोग किया जाता है। ये घटक अक्सर अनुप्रयोग आवश्यकताओं के आधार पर नाइट्राइल, विटन, या ईपीडीएम जैसे इलास्टोमर्स के साथ-साथ पीटीएफई-आधारित सामग्रियों से बनाए जाते हैं।

गति देनेवाला

एक्चुएटर वाल्व के खुलने और बंद होने को नियंत्रित करता है। यह मैनुअल (जैसे, हैंडल, लीवर) या स्वचालित (जैसे, गियरबॉक्स, वायवीय या इलेक्ट्रिक मोटर) हो सकता है। एक्चुएटर प्रकार नियंत्रण के वांछित स्तर और विशिष्ट अनुप्रयोग पर निर्भर करता है।

फ्लोटिंग बॉल वाल्व कैसे काम करते हैं?

फ्लोटिंग बॉल वाल्व एक शाफ्ट या स्टेम द्वारा संचालित होते हैं, जो गेंद के शीर्ष से जुड़ा होता है जो इसे 90 डिग्री (एक चौथाई मोड़) घुमाता है। जैसे ही गेंद घूमती है, पोर्ट वाल्व बॉडी की दीवार से ढक जाता है या खुला हो जाता है, या तो मीडिया के प्रवाह को छोड़ देता है या रोक देता है। तना गेंद से इतना ढीला जुड़ा हुआ है कि, जैसे ही गेंद अपनी धुरी पर घूमती है, प्रवाह का दबाव गेंद को उसकी डाउनस्ट्रीम सीट के खिलाफ धकेलता है, जिससे एक तंग सील बन जाती है। इस कारण से, सीट की एक निश्चित मात्रा में घिसाव होने के बाद फ्लोटिंग बॉल वाल्व बहुत कम दबाव वाले अनुप्रयोगों में प्रभावी ढंग से सील नहीं हो सकते हैं। ऐसा इसलिए है क्योंकि गेंद को डाउनस्ट्रीम सीट के खिलाफ कसकर सील बनाने के लिए पर्याप्त मीडिया दबाव नहीं हो सकता है। हालाँकि, अधिकांश अनुप्रयोगों में डाउनस्ट्रीम दबाव सीटों के खराब होने के बाद लंबे समय तक सील को मजबूत बनाए रखने के लिए पर्याप्त होता है।

के बारे में अक्सर पूछे जाने वाले प्रश्न2 पीस फ्लोटिंग बॉल वाल्व

• 2 पीस बॉल वाल्व का क्या उपयोग है?

टू-पीस बॉल वाल्व द्विदिशात्मक प्रवाह शटऑफ़ प्रदान करते हैं और उन अनुप्रयोगों के लिए पूर्ण पोर्ट कॉन्फ़िगरेशन में उपलब्ध हैं जहां प्रवाह दर महत्वपूर्ण है। वे कॉम्पैक्ट, विश्वसनीय और किफायती हैं, अगर उन्हें बदलना 1-पीस बॉल वाल्व की तुलना में थोड़ा अधिक महंगा है।

• फ्लोटिंग बॉल वाल्व का उद्देश्य क्या है?

फ्लोटिंग बॉल वाल्व पाइपलाइन के भीतर तरल पदार्थ के प्रवाह को रोक, वितरित और दिशा बदल सकता है, इसकी मुख्य विशेषताएं सीटों की सीलिंग डिज़ाइन हैं, जो स्वचालित रूप से दबाव से राहत देती है, रिवर्स प्रवाह होने पर विश्वसनीय रूप से सील करती है और लॉकिंग डिवाइस के रूप में कार्य करती है।

• 2 पीस और 3 पीस बॉल वाल्व के बीच क्या अंतर है?

संक्षेप में, 1, 2, और 3-पीस बॉल वाल्व के बीच मुख्य अंतर उनके बॉडी डिज़ाइन का है। वन-पीस बॉल वाल्व में केवल एक बॉडी भाग होता है। टू-पीस बॉल वाल्व में दो बॉडी घटक एक साथ पिरोए हुए या एक साथ बोल्ट किए गए होते हैं। दूसरी ओर, थ्री-पीस वाल्व में तीन स्वतंत्र घटक होते हैं।

• फ्लोटिंग बॉल वाल्व का उपयोग किस लिए किया जाता है?

सामान्य नियम यह है कि फ्लोटिंग बॉल वाल्व निम्न से मध्यम दबाव वाले परिदृश्यों के लिए सर्वोत्तम होते हैं, और ट्रूनियन बॉल वाल्व उच्च दबाव वाली परियोजनाओं के लिए सर्वोत्तम होते हैं। हालाँकि, ट्रूनियन वाल्व सबसे बहुमुखी हैं, इसलिए वे ज्यादातर मामलों में काम करेंगे।

• फ्लोटिंग बॉल वाल्व किस सामग्री से बना होता है?

वाल्वों को कार्बन स्टील, लो कार्बन स्टील, स्पेशल अलॉय, स्टेनलेस स्टील, मोनेल और इनकोनेल जैसी सामग्रियों के विभिन्न संयोजनों के साथ उपयोग के लिए डिज़ाइन किया गया है।

• बॉल वाल्व के लिए सबसे अच्छी सामग्री कौन सी है?

स्टेनलेस स्टील बॉल वाल्व सबसे टिकाऊ विकल्प हैं। ये वाल्व संगत रसायनों की सबसे मजबूत पेशकश करते हैं। स्टेनलेस स्टील की रासायनिक संरचना प्राकृतिक संक्षारण प्रतिरोध प्रदान करती है।

• बॉल फ्लोट वाल्व का कार्य क्या है?

फ्लोटिंग बॉल वाल्व फ़ंक्शन: पूल या पानी की टंकी के जल स्तर को एक निश्चित निर्धारित मूल्य से अधिक न होने दें, और वाल्व को केवल एक निर्धारित समय अवधि के भीतर ही खोला जा सकता है।

• ट्रूनियन बॉल वाल्व क्या हैं?

ट्रूनियन बॉल वाल्व एक प्रकार का वाल्व है जो दो ट्रूनियन या पोस्ट द्वारा जगह में रखी गई गेंद का उपयोग करता है। यह डिज़ाइन गेंद को अपनी जगह पर घूमने की अनुमति देता है, जिससे वाल्व खुल या बंद हो सकता है। यह बॉल वाल्व एक विशेष प्रकार का वाल्व है जिसका उपयोग विभिन्न उद्योगों में किया जाता है। ये वाल्व महत्वपूर्ण अनुप्रयोगों में बेहतर प्रदर्शन प्रदान करने के लिए डिज़ाइन किए गए हैं। ट्रूनियन बॉल वाल्व विभिन्न उद्योगों की आवश्यकताओं के अनुरूप विभिन्न आकारों और दबाव रेटिंग में उपलब्ध हैं।

कुछ उद्योग जो आमतौर पर ट्रूनियन बॉल वाल्व का उपयोग करते हैं उनमें तेल और गैस उद्योग, बिजली उत्पादन उद्योग और रासायनिक प्रसंस्करण उद्योग शामिल हैं। इन वाल्वों का उपयोग उन अनुप्रयोगों में भी व्यापक रूप से किया जाता है जहां उच्च गुणवत्ता वाले वाल्व की आवश्यकता होती है जो अत्यधिक तापमान और दबाव का सामना कर सके।
